Markmate 100x70 mm EM / Touch

prix départ usine

€ 4,890.00 *Les prix sont hors TVA

Code article: Markmate E/Touch

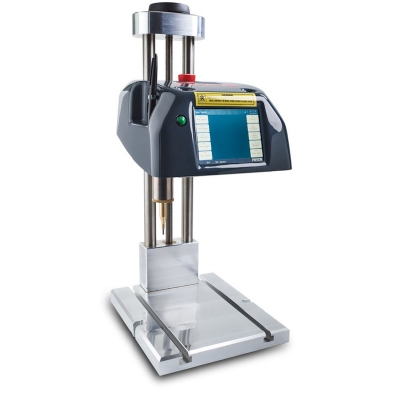

La GRAVOMATIC MarkMate TOUCH est une machine de marquage tout-en-un par micro-percussion d'établi entièrement programmable dans un package économique facile à utiliser.

entièrement électriques.
le socle usiné et la colonne à double guidage en acier procurent une grande rigidité à l’ensemble
la fenêtre de marquage de 100x75mm est équipée d’un système de rattrapage de jeux.
machine tout-en-un, compacte, avec contrôleur intégré.

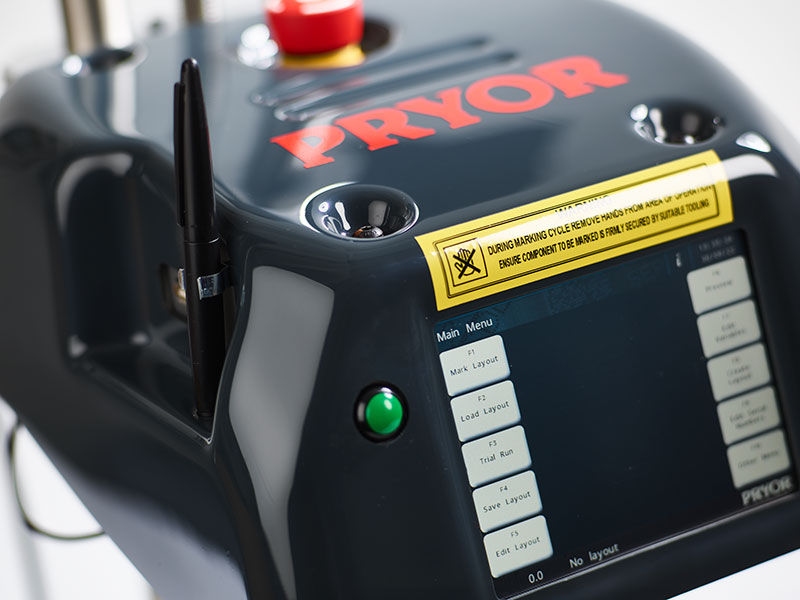

grand écran tactile couleur 7" tactile placé à l’avant de la tête de marquage. Il affiche de manière réaliste le prochain marquage, mais permet également de paramétrer facilement la machine.
le marquage (chiffres, lettres, logos, n° série, date…) est entièrement paramétrable grâce à un logiciel intuitif : taille, force de marquage, orientation (rayonnant, angulaire…), positionnement (…)
marquage de très haute qualité / précision, répond aux spécifications aviation.
marquage de diverses matières comme le plastique, le bois, l’aluminium, l’acier et d’autres matières jusqu’à une dureté maximale de l’ordre de 62 HRc (800 Hv)
hauteur des caractères : minimum 0.18 mm, réglable par pas de 0,18 mm
styles de sortie Dot Mark : 5x7, 7x9, Varidot, 2D Data Matrix, QR Code, HPGL, BMP Logos
stylet électromagnétique, avantages:
* profondeur de frappe réglable sur 10 niveaux
* profondeur de frappe constante et reproductible sur surfaces planes
* une certaine tolérance de relief de la surface de marquage
* 1 seule source d’alimentation, pas besoin d’air comprimé
* conforme aux spécifications aviation en matrice 5x7 ou 7x9
marquage de textes linéaires droits ou inclinés, en arc de cercle, de formes géométriques, de logo, de code data matrix (max 15 charactères)
marquage des caractères ASCII de 32 à 253 chiffres, lettres majuscules et minuscules,…
diverses fonctions de gestion automatique: compteur, date, variable...
mémoire pour maximum 4000 fiches de marquage

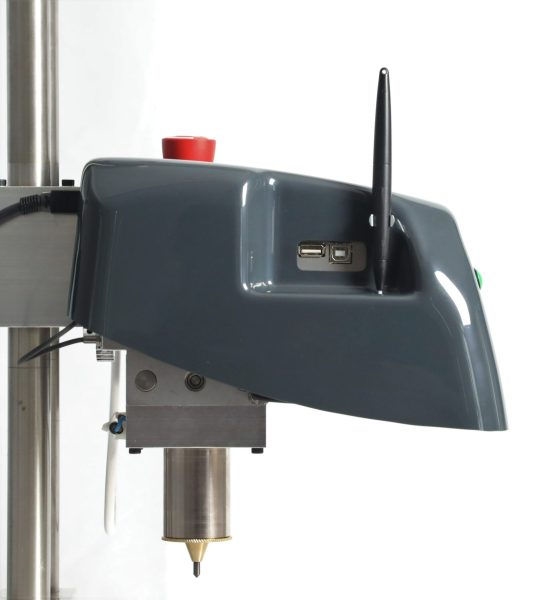

port USB pour
* marquage de données situé dans un fichier MS Excel *.CSV.
* tansfer de fichiers (exemple : importer un logo).
gestion des droits par mot de passe
arrêt d’urgence intégré
réglage intuitif et simple grâce à l’écran tactile : déplacer texte à l’écran, déplace le stylet au dessus de la pièce

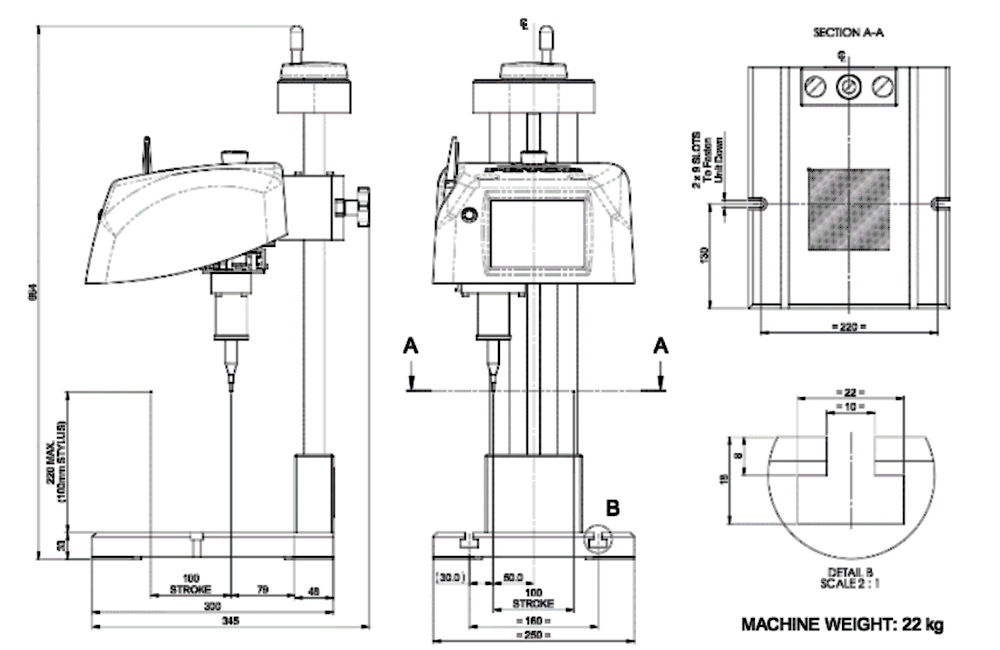

dimensions hxlxp: 570x200x280 mm
poids 13 kg

Extension colonne 400 mm

Quantité

unité de marquage de table de faible coût, entièrement autonome grâce à son unité de contrôle annexe avec écran, clavier et logiciel intégré. Elle offre cependant diverses possibilités d’extensions pour d’adaptation à des besoins spécifiques.
d’un usage simple: grâce au programme de marquage intégré au contrôleur indépendant, par simple connexion d’un clavier, l’opérateur peut composer rapidement sa fiche de marquage. Sa simplicité permet une prise en charge sans une longue formation de l’opérateur.
qualité de marquage: la machine Marktronic Markmate assure un marquage permanent de haute qualité indélébile et infalsifiable avec une très grande lisibilité. La tête de marquage entrainée par vis garanti une précision de marquage supérieure à aux autres modèles économiques.
autonome ou en réseau: l’unité de contrôle indépendante protège l’électronique des vibrations génères lors du marquage et le grand écran LCD donne aux utilisateurs un contrôle clair sur les opérations de marquage sans nécessité d’un PC externe. L’unité de contrôle dispose également de nombreuses connectivités par les interfaces RS232 et les portes I/O
peu d’entretien: une très longue expérience et une technologie éprouvée ont permis à Pryor de développé une machine qui ne nécessite aucun entretien/graissage spécial.
économique à l’usage: en comparaison avec d’autres technologies de marquage, la Marktronic Markmate ne nécessite aucun accessoire complémentaire. La pointe en carbure peut réaliser plusieurs millions de caractère sur des matériaux standards et peut facilement être réaffûtée. Pour cette raison, la Marktronic Markmate est la plus complète, simple d’usage et économique de sa catégorie.
diversité des formes: avec la Marktronic Markmate diverses formes de pièces peuvent facilement être marquées indépendamment de la surface de marquage : plate, ronde, rugueuse…
une seule pointe de marquage: la pointe de marquage en carbure permet le marquage de diverses matières comme le plastique, le bois, l’aluminium, l’acier et d’autres matières jusqu’à une dureté maximale de l’ordre de 62 HRc (800 Hv).
réception de données : Des variables de la fiche de marquage peuvent être alimentées par des données externes via RS232.
possibilités étendues d’intégration et d’automatisation : le contrôleur indépendant dispose en standard de diverses interfaces et de fonctions dans le programme pour la commande à distance, l’automatisation et l’échange d’informations

Caractéristiques techniques

champ de marquage 100x75 mm.
vitesse de marquage 1 à 3 caractères/seconde.
taille des caractères de 0.18 à 99,9 mm de haut par pas de 0.18 mm.
polices standards:
* caractères code ASCII de 32 => 253 + table de caractères spéciaux
* matrice 5x7, matrice 7x9, multipoints, 5x7 OCR, multipoints OCR
pour police multipoints, possibilité de régler l’espace entre points entre 0.13 et 2.5 mm
logo intégré: logo C€. simple et double ligne
fonctions du logiciel: création, ouverture, édition, copie et suppression d’une fiche (maximum 40 lignes de maximum 150 caractères répartis dans 4 groupes de maximum 150 fiches par groupe).
prévisualisation graphique sur écran LCD haute résolution avec fenêtre zoom variable.
essai à blanc:
* visualisation du point de départ et possibilité de positionnement interactif de chaque bloc
* visualisation du contour d'un bloc et possibilité de positionnement interactif de chaque bloc
* simulation sur écran du déplacement du stylet
marquage avec commande du cycle par le clavier, une commande à distance (pédale au pied ou interrupteur via le port de commande) ou par un code ou programme externe via la liaison RS232.
type de marquage (1 type par ligne de programme):
* marquage de texte linéaire, centré ou non, à plat ou selon un angle, avec choix des coordonnées XY et de l’angle + possibilité d’adapter automatiquement la longueur du texte à une fenêtre fixe
* marquage de texte en arc de cercle, centré ou non, dans les sens horaire ou antihoraire sur 360°, avec choix des coordonnées XY du centre, du rayon et de l’angle de départ
* marquage de logo avec choix des coordonnées et de la taille
fonction texte (avec possibilité de combinaison dans une même ligne)
* texte par introduction directe au clavier
* texte en provenance d’un lecteur code à bars
* texte en provenance d’un interface RS232
* numéro de série globale (commun à tous les programmes)
* numéros de série fiche (x compteurs propres à la fiche)
* variable globale (commune à tous les programmes)
* variables fiche (x variables propres à chaque fiche)
* date/heure/équipe (seconde, minute, heure, date, mois, année, siècle, jour de semaine, mois de l’année, jour de l’année, semaine, code mois, code année, code équipes de 7x maxi 24 caractères).
* possibilité de régler la largeur des caractères indépendamment de hauteur.
fonction logo:
* générateur de logo point à point intégré avec possibilité de création, de mémorisation, de chargement, d’édition et de suppression + fonctions avancées de dessin (ligne, rectangle, cercle, ellipse)
* impression de logos importé aux formats dxf/hpgl mémorisés
* logo CE
force de frappe: réglable par ligne de zéro (pas de marquage) à 9 (force maximale)
direction de frappe: possibilité de marquer dans les 2 directions pour réduire les déplacements inutiles du chariot
fonction variable: possibilité d’introduire/modifier le contenu des variables en dehors de la fiche de marquage
fonction compteur fiche:
* incrémentation automatique
* type de compteur librement définissable : binaire, numérique, hexadécimale, alfa, alphanumérique ou libre
* choix de l’incrément/décrément et de la quantité de pièces à marquer avec le même numéro
* possibilité de régler/modifier la valeur actuelle en dehors de la fiche de marquage.
gestion de l’ensemble des données variables liées à la traçabilité: sortie d'informations marquées sur l’interface RS232 vers par exemple une imprimante RS232 avec possibilité de réglage de divers paramètres (nombre de lignes par page, codes pour nouvelle ligne, information à imprimer, date/heure en tête de page ou pour chaque information,…)
communication:
* 2 interfaces RS232 bidirectionnels (300~38400 baud, 7~8 data bits, parité sans/pair/impair)
* modes : inactif, code à bar (STX/ETX), imprimante, commande à distance (simulation par des codes de la frappe au clavier), mode fiche (choix d’une fiche dans un groupe, remplacement des variables, lancement du marquage), mode lot (mémorisation sur le principe premier entré - premier marqué dans une liste de maximum 64000 caractères avec choix du programme et transmission éventuelle de variables)
* mode test pour la vérification en mode local du bon fonctionnement de l’interface
interface d’entrées et sorties logiques:
* 8 entrées logiques opto-isolées 24 V
* 6 sorties relais de commande (en position de repos pendant le marquage pour des raisons de sécurité), alimentation 24 Vdc 500 mA max
* fonctions logiques pour le contrôle des entrées (arrêt / poursuite du programme, commande d’une sortie, temporisation < 10 sec, saut de ligne, attente d’une commande externe, choix d’une fiche de marquage) , commande sorties
interface de commande à distance
* 3 entrées: lancer le marquage, arrêter, réinitialisation des erreurs, possibilité par programme de contrôler des entrées, de commander des sorties, d’introduire une temporisation < 10 sec
* 3 sorties : prête, marquage en cours, erreur
paramètres généraux:
* choix de la langue de travail : français, néerlandais, allemand, anglais, espagnol, italien….
* choix de l’unité de travail: mm ou inch
* choix du niveau d’utilisation : protection paramétrable pour chaque option et menu selon 3 niveaux -aucune, mot de passe 1, mot de passe 2
* réglage de l’horloge intégrée (heure/date/équipe)
* offset : permet de programmer un changement pour chaque fiche de marquage des coordonnées XY de l’origine par rapport à l’origine absolue. Permet le repositionnement rapide de la pièce sans éditer ligne par ligne les coordonnées XY ou de définir un nouveau point de départ dans la zone de marquage lorsque la forme de la pièce pose problème
* définition des paramètres et valeurs par défaut pour les fiches et les lignes
* mode normal / miroir pour marquer textes & logos normalement ou en mode image miroir (embossage)
table support avec divers trous taraudés.
tête de marquage réglable en hauteur par système à vis sur 2 colonnes jusqu’à 200 mm (avec stylet standard 100 mm).
unité de commande indépendante avec clavier simplifié.
alimentation électrique : 230 Vac, 50-60 Hz.
température de fonctionnement de 0° à 50° C.
dimensions et poids:
* tête de marquage : (hxlxp) 570x250x295 mm, 13 kg
* unité de contrôle (hxlxp) 300x200x380 mm, 7 kg
garantie: 2 ans
approuvée EMC selon EN 50081-2 & IEC 801-2

Equipement standard

tête de marquage sur bâti
unité de commande
clavier réduit
programme de marquage intégré multi langue.
stylet de marquage standard 100x3 mm avec 1 pointe de marquage en carbure 90° & ressort
manuel de mise en service et d’utilisation

Options et accessoires

extention de la longueur de la colonne pour une hauteur libre de marquage de 400 mm

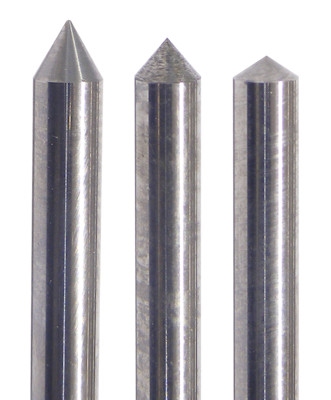

pointes standards 3x100 mm avec angles d’affutage 60, 90 ou 120°, rayon d’affutage nul ou low stress (R=0.2 mm)

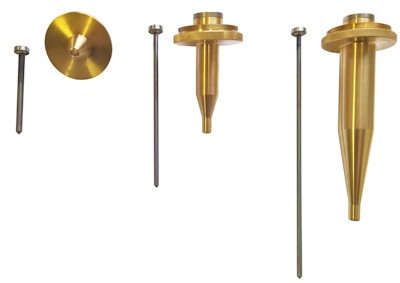

stylet et pointes courte 4x50 mm ou très longue 3x150 mm avec angle d’affûtage 60, 90 ou 120°, rayon d’affutage nul ou low stress (R=0.2 mm)
table en aluminium avec rainures en T
table magnétique, surface 175x100 mm
commande à distance du départ de marquage : pédale bureautique ou industrielle, boîtier à boutons arrêt/départ cycle.
3ème axe tournant pour le marquage circonférentiel horizontal Ø 80 mm
table support pour étiquettes, plaques signalétiques...
alimentation automatique en plaques signalétiques, étiquettes…
programme de commande par programme MarkMaster sur PC (voir MarkMate USB)
lecteur de codes à barres pour l’introduction de données
