Rugosimètre DH-9/PC, système d'avance externe VH & palpeur SH

€ 3,880.00 *Les prix sont hors TVA

Code article: DH-9/PC/VH

0 étoile(s) sur 0 avis Donnez votre avis

Le DIAVITE DH-9/PC est une version modifiée du modèle standard DH-9 mais sans affichage, imprimante et accumulateur pour une utilisation fixe soit à partir d’un PC ou une tablette tactile avec le programme livré aux fonctions étendues DIAVITE APP REGULAR, soit pour intégration avec possibilité de commande par programme au moyen d’une bibliothèque de communication.

L'application peut être installée sur plusieurs ordinateurs. Connectez simplement l'unité d'analyse à l'ordinateur à l'aide d'un câble USB.

appareil de mesure polyvalent qui répond à toutes les exigences en atelier et en salle de mesure.
de la simple mesure de rugosité sans accessoires directement sur la machine aux mesures en salle de mesure avec un statif, des sondes spéciales, etc.
accessoires multiples.
peut résoudre des tâches de mesure exigeantes sans aucun problème à l'aide de programmes PC en option. Le DIAVITE NANO offre la plus grande flexibilité possible dans l’évaluation de la qualité des surfaces.
capteur de mesure a effet hall ultra linéaire et ultra compact.

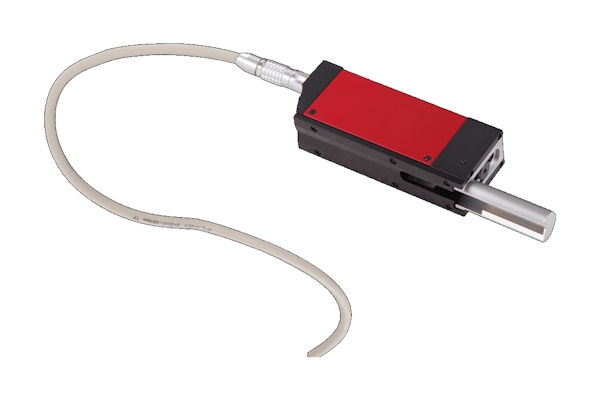

livré avec dispositif d'avance externe VH pour palpeur avec patin uniquement
calibrage automatique avec mémorisation de max 8 palpeurs différents
affichage de la tolérance en cas de dépassement des valeurs mesurées
sauvegarde des conditions de mesure incluant le rapport de test (format : pdf, csv, txt)
grand choix de palpeurs pour solutionner vos mesures spécifiques
menu de programmation simple en plusieurs langues
livré en standard avec programme DIAVITE App regular

Caractéristiques techniques

mesure rugosité
* ISO 21920: Ra, Rz, Rt, Rq, Rsk, Rk, Rp, Rpt, Rv, Rvt, Rpk, Rvk, Rpc, Rmr, Rdl, Rsm,
* ISO 4287 / 13565: Ra, Rz, Rmax, R3z, Rt, Rq, Rsk, Rk, Rp, Rv, Rpk, Rvk, MR1, MR2, RPc, C1, C2, Rmr, C0, Cz, V0, Rdg, RL0, Rsm
* ISO 12085: R, AR, Rx
mesure de profil
* ISO 21920: Pa, Pz, Pt, Pq, Pmr, Ppc
* ISO 4287 / 13565: Pa, Pz, Pt, Pq, Pmr, PPc, Pmax
gamme de mesure
* Ra, Rq: 0~20.00 µm, 0~800 µinch - DIN/ISO
* autres paramètres: 0.00~350.0 µm, 0~14.000 µinch
résolution tous paramètres:
* Ra, Rq: 0.001 µm,
* autres paramètres: 0.01 µm
longueur de mesure réglable: 0.48~16 mm
plage de mesure en Z: environ 450 µm
cutoff Ic: 0.08 / 0.25 / 0.8 / 2.5 mm
course totale It: 0.48 / 1.50 / 4.8 / 15.0 mm
course de mesure Im: 0.40 / 1.25 / 4.0 / 12.5 mm
linéarité: < 2 % sur toute l’étendue de mesure
palpeur standard: pointe diamant, rayon 5 µm, angle 90° (option 2 µm, 60°)
rayon du patin standard: 25 mm
vitesse
* de mesure: 0.25 / 0.5 / 1.0 mm/s
* de retour 1.0 mm/sec.
force de mesure
* du diamant en statique < 0,75 mN
* des appuis du patin < 0.15 N
indication de la position correcte du palpeur
procédure de calibrage automatique sur le Ra sur base de 3 palpages
interface USB-C bidirectionnelle pour
* possibilité de transfert des résultats, des courbes et évaluation de paramètres additionnels
* commande et réglage de tous les paramètres du DIAVITE, permet l’automatisation de la mesure
conditions d’utilisation: température +10 ~ 40°C, humidité <80% sans condensation.
dimensions
* appareil (LxlxH): 245x130x70 mm£
* unité d'avance (LxlxH): 136x20x23 mm
poids 0,700 kg.

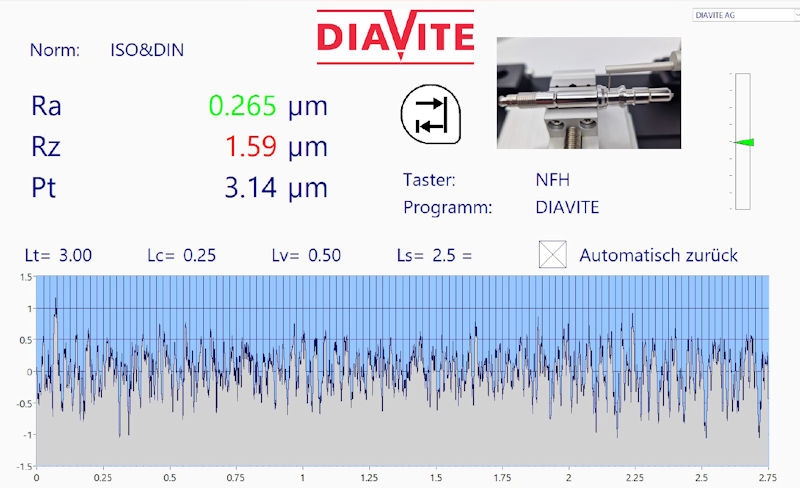

Programme DIAVITE App regular

programmes de mesure pour PC ou tablette tactile Windows, protocoles, export de données en TXT, CSV, PDF vers DIASOFT
disponible en option : module pour imprimante thermique D, module pour paramètres W, module pour exportation courbe K
menus interactifs en multi langues: allemand, anglais, français, italien, espagnol, polonais, chinois
