Système de mesure video d'empreintes Brinell MS3a

€ 3,814.00 *Les prix sont hors TVA

Code article: MS-3a

0 étoile(s) sur 0 avis Donnez votre avis

Le système de mesure d'indentation Brinell sans fil MS-3a est la troisième génération de produits de notre usine.

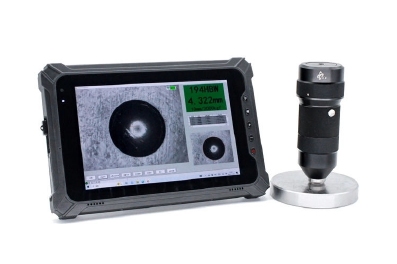

L'instrument se compose d'une caméra sans fil, d'une tablette, d'un logiciel de mesure automatique d'indentation et de blocs d'indentation standard.

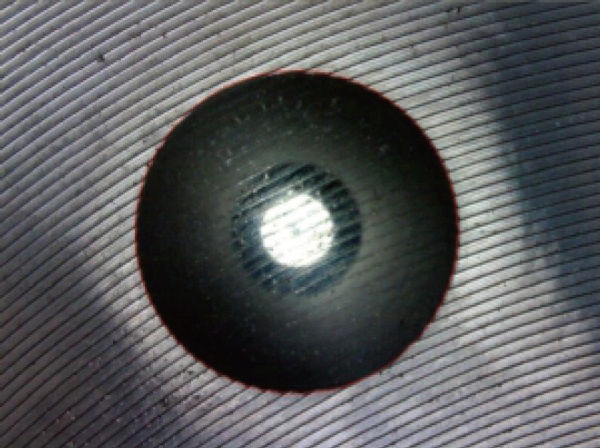

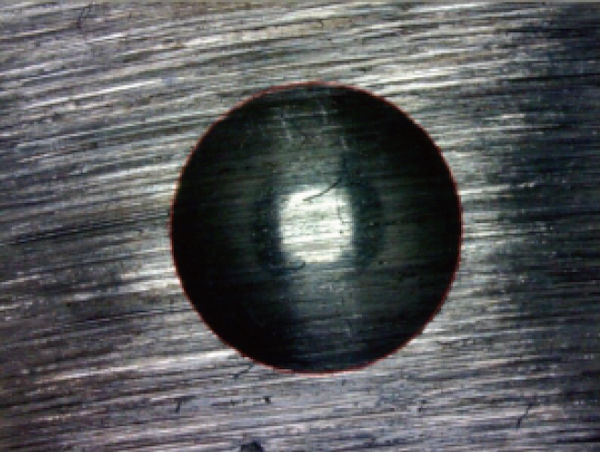

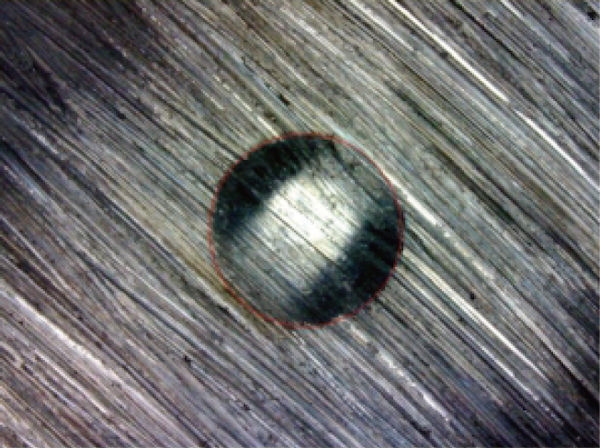

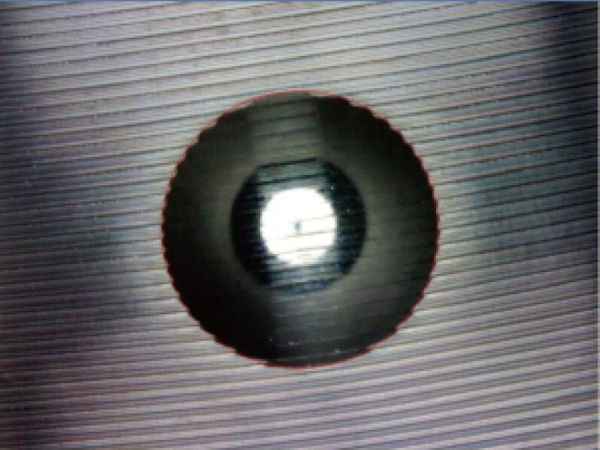

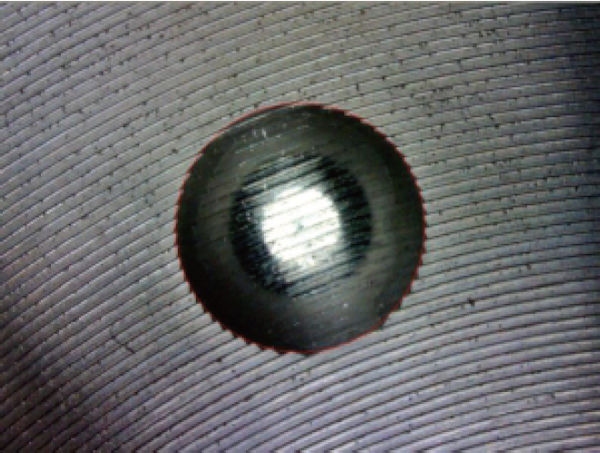

La caméra capture les images des indentations de dureté Brinell, identifie automatiquement les empreintes, mesure leur diamètre et affiche directement la valeur de dureté Brinell.
La caméra et la tablette sont connectées sans fil via Wi-Fi, offrant ainsi une grande flexibilité et une utilisation simplifiée. Ce système élimine les problèmes de connexion instable liés aux interfaces USB défectueuses, aux câbles tordus ou endommagés.

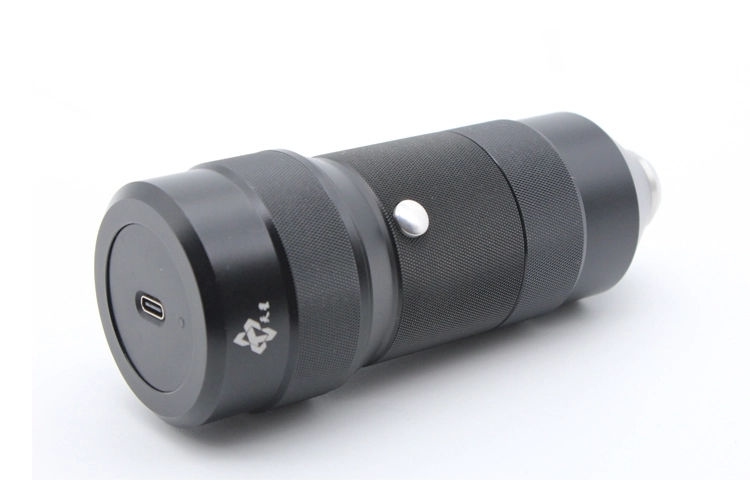

La caméra utilise des technologies d'éclairage et d'imagerie avancées, garantissant des images d'indentation nettes et contrastées.
Le logiciel de traitement d'images, basé sur une technologie de pointe internationale, permet de mesurer simultanément trois types d'indentations : 10 mm, 5 mm et 2,5 mm. Avec une résolution de mesure jusqu'à 1 µm, il offre une grande précision, une excellente répétabilité des mesures et une capacité optimale à identifier les indentations de faible qualité. Cette performance exceptionnelle se situe au niveau international.

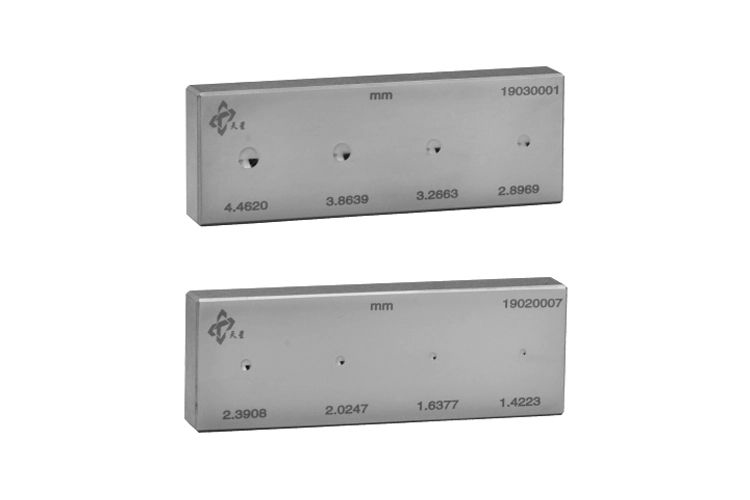

Les blocs d'indentation standard, dotés des caractéristiques uniques de Tianxing, sont fournis avec des certificats d'étalonnage délivrés par le département de métrologie, permettant de vérifier la précision de mesure de l'instrument. Chaque bloc d'indentation comporte quatre indentations standard de diamètres différents, dont les diamètres sont indiqués en dessous, avec une précision de 0,1 µm.
La méthode d'étalonnage du système de mesure d'indentation Brinell à l'aide de blocs d'indentation standard est conforme aux dispositions de l'article 5-4.3 de la norme GB/T231.2-2022. La mesure de l'instrument est précise, offre une haute résolution et répond aux exigences de la plupart des applications.

Quantité

Fonctionnalités et caractéristiques

Technologie de pointe. Algorithmes de mesure automatique de l'indentation Brinell parmi les plus performants au niveau national et international.
Deux modes de connexion. La connexion sans fil entre la caméra et la tablette peut se faire en mode direct ou via le réseau.
Stabilité. Le mode de prise de vue par relâchement du bouton évite les flous de bougé et les flous d'image liés à la pression, et permet un éclairage à la demande pour économiser l'énergie.
Autonomie prolongée. La caméra est équipée d'une batterie au lithium haute capacité offrant une autonomie en veille supérieure à 8 heures.
Large plage de mesure. Plage de mesure ultra-large de 0,6 mm à 6 mm, compatible avec trois types de pénétrateurs à bille.

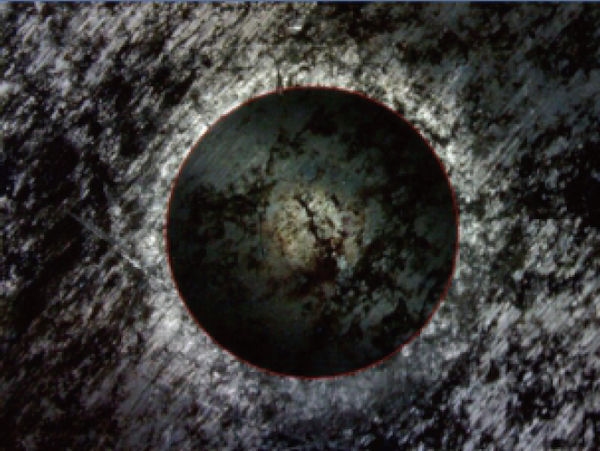

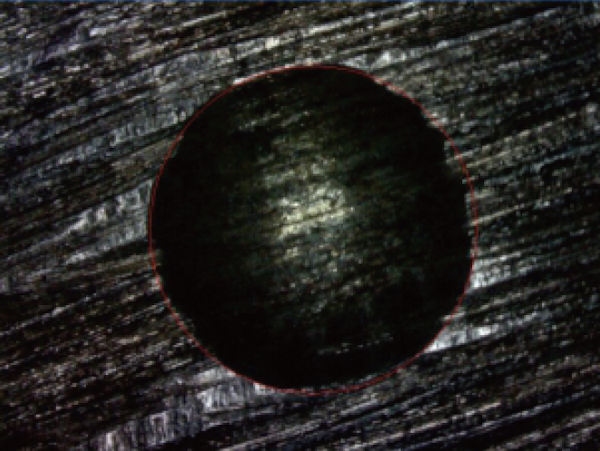

Excellente capacité de reconnaissance. Excellente capacité de reconnaissance des indentations de faible qualité, telles que les surfaces rugueuses ou rouillées. Test réalisé en un clic, sans intervention manuelle.
Répétabilité et stabilité de mesure exceptionnelles. Les résultats d'étalonnage de l'instrument sont stables dans le temps et ne nécessitent généralement aucune correction.
Excellente précision de mesure. Les résultats de mesure obtenus sur 12 empreintes standard réparties sur trois blocs d'empreintes standard, dans une plage de 0,6 mm à 6 mm, attestent de l'excellente précision de mesure de cet instrument.
Blocs d'empreintes standard traçables. Chaque bloc est fourni avec un certificat d'étalonnage délivré par un organisme de métrologie tiers.
Stockage des données. L'historique des mesures est automatiquement enregistré et peut être téléchargé à tout moment.
Pratique. La caméra est équipée d'une dragonne, ce qui la rend pratique à utiliser et évite les chutes.

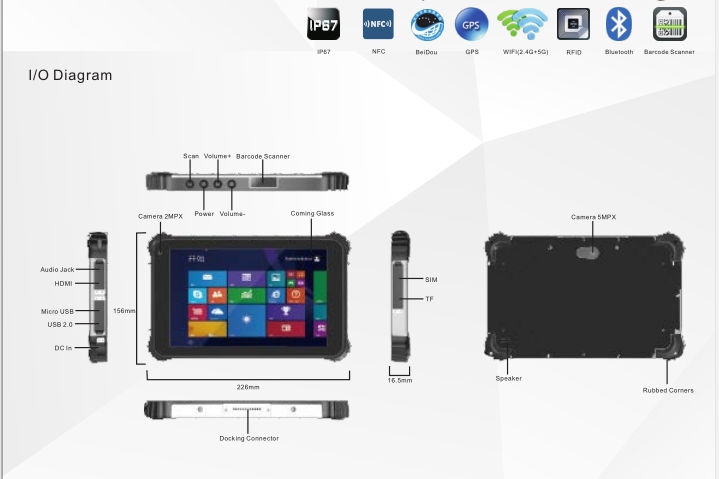

Tablette. La tablette triple protection (étanche à l'eau, à la poussière et aux chocs) est très pratique. Elle peut être fixée à la main grâce à un bracelet élastique ou portée en bandoulière grâce à une double bandoulière.
Boîtier de transport. Un boîtier de transport triple protection de haute qualité garantit une utilisation en toute sécurité en atelier ou en extérieur.

Caractéristiques techniques

diamètre de bille: 10/5/2.5 mm
gamme de mesure: 16~650 HBW
résolution de la caméra: 1600x1200 pixels
champ de vision : 8 mm x 6 mm
résolution de mesure: 1 um
gamme de mesure du diamètre
* bille 10 mm: 2.4~6 mm
* bille 5 mm: 1.2~3 mm
* bille 2.5 mm: 0.6~1.5 mm
précision de mesure du diamètre
* bille de 10 mm : ± 0,4 %
* bille de 5 mm : ± 0,5 %
* bille de 2,5 mm : ± 1,0 %
répétabilité
* bille 10 mm: ± 0.4%
* bille 5 mm: ± 0.5%
* bille 2.5 mm: ± 1.0%
poids net de la caméra : 0,385 kg

Livraison standard

caméra avec dongle logiciel à l'intérieur et câble
tablette
1 bloc de calibrage empreinte 10 mm
1 bloc de calibrage empreinte 5 mm
dragonne
mallette de transport
mode d'emploi

Remarque :

La tablette trépied est fournie avec une bandoulière, un bracelet élastique, un adaptateur secteur et une clé USB.
L'utilisateur peut choisir parmi deux types de blocs de calibration.
