Rugosimètre DH-9/APP, système d'avance externe VH & palpeur SH

Prix sur demande

Code article: DH-9-APP/VH

0 étoile(s) sur 0 avis Donnez votre avis

Le Diavite DH9-app est une alternative au Diavite Nano avec les mêmes possibilités de mesure, mais système d'avance motorisé indépendant pour notamment faciliter l'intégration dans des espaces réduits.

appareil de mesure polyvalent qui répond à toutes les exigences en atelier et en salle de mesure.
de la simple mesure de rugosité sans accessoires directement sur la machine aux mesures en salle de mesure avec un statif, des sondes spéciales, etc.
accessoires multiples.
peut résoudre des tâches de mesure exigeantes sans aucun problème à l'aide de programmes PC en option. Le DIAVITE NANO offre la plus grande flexibilité possible dans l’évaluation de la qualité des surfaces.
capteur de mesure a effet hall ultra linéaire et ultra compact.

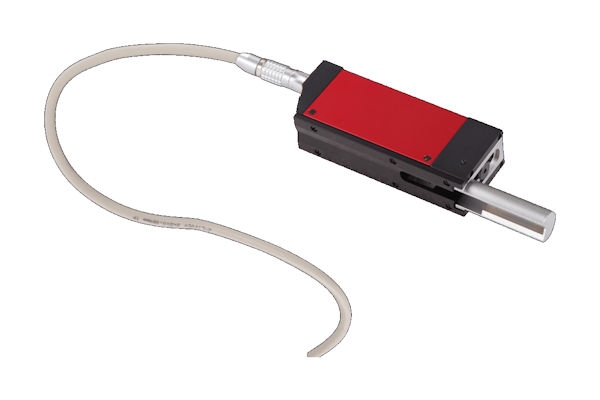

livré avec dispositif d'avance externe VH pour palpeur avec patin uniquement
calibrage automatique avec mémorisation de max 8 palpeurs différents
affichage de la tolérance en cas de dépassement des valeurs mesurées
sauvegarde des conditions de mesure incluant le rapport de test (format : pdf, csv, txt)
grand choix de palpeurs pour solutionner vos mesures spécifiques
menu de programmation simple en plusieurs langues
livré en standard avec programme DIAVITE App regular

Caractéristiques techniques

mesure rugosité
* ISO 21920: Ra, Rz, Rt, Rq, Rsk, Rk, Rp, Rpt, Rv, Rvt, Rpk, Rvk, Rpc, Rmr, Rdl, Rsm,
* ISO 4287 / 13565: Ra, Rz, Rmax, R3z, Rt, Rq, Rsk, Rk, Rp, Rv, Rpk, Rvk, MR1, MR2, RPc, C1, C2, Rmr, C0, Cz, V0, Rdg, RL0, Rsm
* ISO 12085: R, AR, Rx
mesure de profil
* ISO 21920: Pa, Pz, Pt, Pq, Pmr, Ppc
* ISO 4287 / 13565: Pa, Pz, Pt, Pq, Pmr, PPc, Pmax
gamme de mesure
* Ra, Rq: 0~20.00 µm, 0~800 µinch - DIN/ISO
* autres paramètres: 0.00~350.0 µm, 0~14.000 µinch
résolution tous paramètres:
* Ra, Rq: 0.001 µm,
* autres paramètres: 0.01 µm
longueur de mesure réglable: 0.48~16 mm
plage de mesure en Z: environ 450 µm
cutoff Ic: 0.08 / 0.25 / 0.8 / 2.5 mm
course totale It: 0.48 / 1.50 / 4.8 / 15.0 mm
course de mesure Im: 0.40 / 1.25 / 4.0 / 12.5 mm
linéarité: < 2 % sur toute l’étendue de mesure
palpeur standard: pointe diamant, rayon 5 µm, angle 90° (option 2 µm, 60°)
rayon du patin standard: 25 mm
vitesse
* de mesure: 0.25 / 0.5 / 1.0 mm/s
* de retour 1.0 mm/sec.
force de mesure
* du diamant en statique < 0,75 mN
* des appuis du patin < 0.15 N
indication de la position correcte du palpeur
procédure de calibrage automatique sur le Ra sur base de 3 palpages
interface USB-C bidirectionnelle pour
* possibilité de transfert des résultats, des courbes et évaluation de paramètres additionnels
* commande et réglage de tous les paramètres du DIAVITE, permet l’automatisation de la mesure
conditions d’utilisation: température +10 ~ 40°C, humidité <80% sans condensation.
dimensions
* appareil (LxlxH): 245x130x70 mm£
* unité d'avance (LxlxH): 136x20x23 mm
poids 0,700 kg.

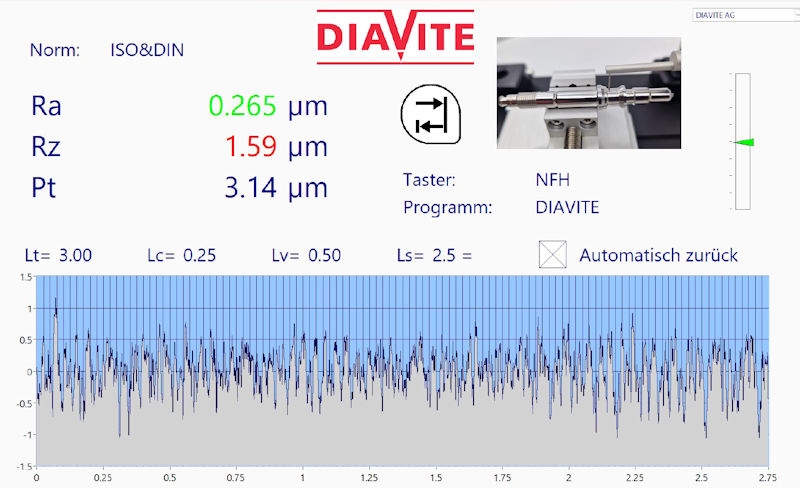

Programme DIAVITE App regular

programmes de mesure pour PC ou tablette tactile Windows, protocoles, export de données en TXT, CSV, PDF vers DIASOFT
disponible en option : module pour imprimante thermique D, module pour paramètres W, module pour exportation courbe K
menus interactifs en multi langues: allemand, anglais, français, italien, espagnol, polonais, chinois

Quantité

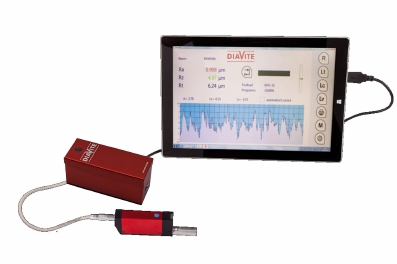

Etendue de la livraison/PC

unité de contrôle DH-8/PC
appareil d'avance VH
palpeur standard SH avec rapport d'essais
étalon en métal Ra =3.00
câble de liaison DH-8/PC/VH
câble de liaison USB
tournevis
clé USB avec software DIAVITE APP et manuel d'instruction
protocole de livraison
coffret de transport

NB.: PC ou tablette non inclus dans la livraison

Options & accessoires

palpeurs avec patins
allonges
étalons d'ajustage
support de mesure avec colonne
table croisée & étaux
programmes DIASOFT d'évaluation complémentaires
